Karl Deutsch SWM ultrahangos szögvizsgáló fejek (14x14mm)

Karl Deutsch SWM szögvizsgálófejek (14x14mm)

A Karl Deutsch SWM sorozatú szögvizsgálófejek a roncsolásmentes vizsgálatokhoz, a legkisebb folytonosságok és minőségi hibák, például repedések, beolvadási hiányok, porozitások vagy zárványok kimutatására. Az összes Karl Deutsch vizsgálófej kompatibilis azEchograph hibadetektorral. A vizsgálófejek más hagyományos ultrahangos vizsgálókészülékekkel is használhatók.

Bővebb leírás

Nyomtatás

Egyéb információ

A vizsgálat során a vizsgálófej ultrahang hullámokat továbbít egy integrált előtéten keresztül a vizsgált tárgyba. A tipikus besugárzási szögek: 45 °, 60 ° és 70 °.

Különböző típusú és méretű vizsgálófej konstrukciók léteznek a különböző alkalmazásokhoz.

Az egyedi csiszolással vizsgálófejeket eltérően ívelt felületekhez lehet igazítani.

A Karl Deutsch vizsgálófejek magas minőségüknek köszönhetően az EN 12668-2 szabványkövetelményeket könnyedén teljesítik.

A nagy pontosságú Karl Deutsch szögvizsgáló fejeket három fő szempont alapján vannak gyártva.

Kiválaszthatók szögük, frekvenciájuk és a mérete és környezeti feltételei alapján. A standard szögfejeken kívül ügyfél specifikus megoldások is elérhetők.

Előnyök

Kiváló akusztikai tulajdonságok

A testreszabott megoldások megvalósítása is lehetséges

Műszaki adatok

Beesési szög - 35, 45, 60, 70 fok

A rezgő mérete - 14 x 14 mm

Csatolási felület - mm

Súly - g

Üzemi hőmérséklet - 0 ° C ... +60 ° C

Középfrekvencia - 2 vagy 4 MHz

Elektromos csatlakozás - LEMO 00

Védőréteg - műanyag

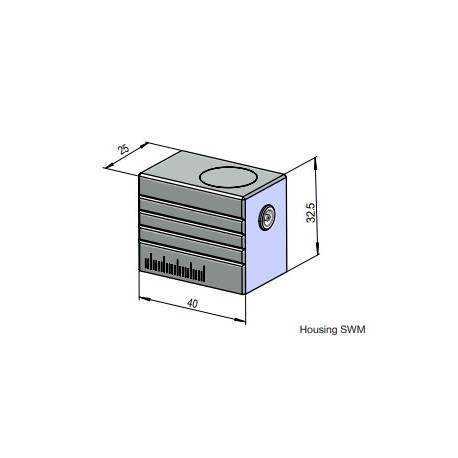

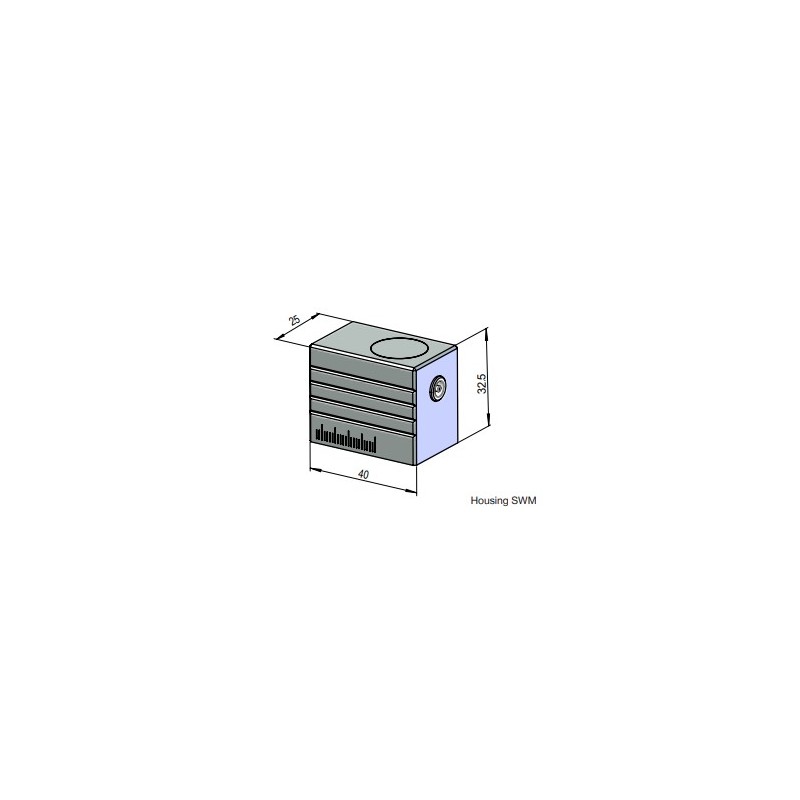

Ház anyaga - eloxált alumínium

A szondák képezik az ultrahangos vizsgálat magját. Átadják és fogadja az ultrahang jelet. Az alkalmazástól függően a kézi, merülő-, rendszer- vagy speciális szondákat használnak. A csúcstechnológiára és a sokszínűség érhető el a termékkínálatunkban.
