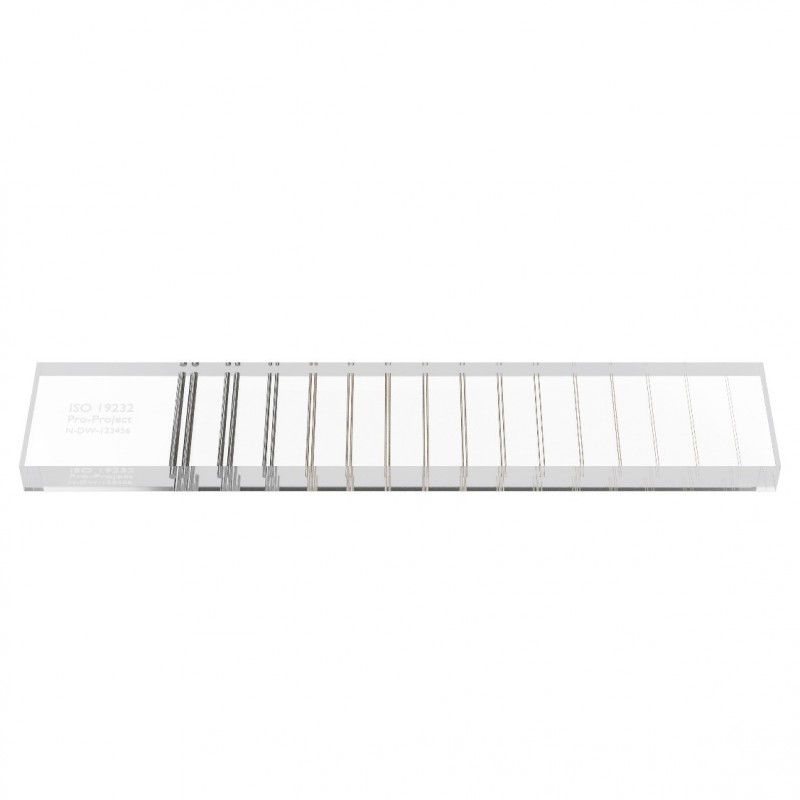

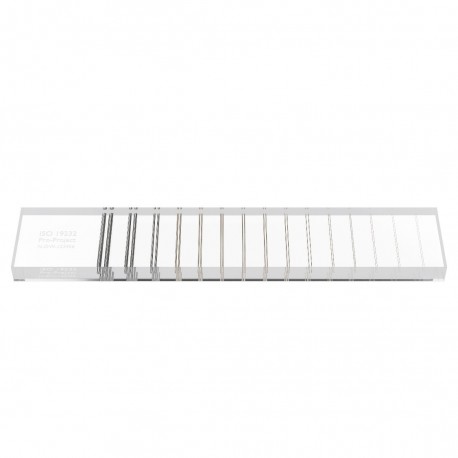

Duplex wire IQI D15 etalon

A Duplex wire IQI D15 képminőség-jelző kifejezetten digitális röntgen alkalmazásokhoz készült. Használható a kép életlenségének (film és digitális képek) és alapvető térbeli felbontásának értékelésére digitális képekben az EN 13068 (radioszkópia), az EN 14784 és az ISO 13671 szerint (CR - Számítógépes radiográfia). Ez képminőség-jelzővel kifejezetten digitális röntgenkészülékekhez készült Használható a kép életlenségének (film és digitális képek) és alapvető térbeli felbontásának értékelésére digitális képeken az EN 13068 (radioszkópia), az EN 14784 és az ISO 13671 (CR - Számítógépes radiográfia képalkotó lemezekkel), ISO 17636 szerint. -2 (hegesztési varratok digitális radiográfiája - lapos paneles detektorok) vagy ASTM E 2597 (digitális detektortömbök jellemzése), gyújtópontméretek meghatározására is használható.

Kérésre egyedi etalon készítésére is van lehetőség.

Bővebb leírás

Nyomtatás

Egyéb információ

Műszaki adatok (az elvárások szerint módosítható):

méretek: 15 x 77,5 x 4 mm

15 vezetékpár csoport (1D-től 15D-ig) PMMA-ba ágyazva

csoportok 1D - 3D volfrámból

4D - 15D csoportok platinából

a vezetékek átmérője / a vezetékek közötti távolság 0,032 és 0,800 mm között van

kalibrálási / vizsgálati tanúsítvány az ASTM E 2002 és az ISO 19232-5 szerint

A termék jellemzői:

megfelel:

- ISO 19232-5

- EN 462-5

- ASTM E2002-99 Duplex IQI

CE tanúsítvánnyal rendelkezik (megfelelőségi nyilatkozat az ISO/IEC 17050-1 szerint)

a kézikönyv útmutatást ad az egyes vizsgálatok elvégzéséhez, az eredmények értékeléséhez és a regisztrációs jelzőtáblákhoz, az ISO 17636-2-hez (hegesztési varratok digitális radiográfiája - lapos paneles detektorok) vagy az ASTM E 2597-hez (digitális detektorsorok jellemzése). Használható a fókuszpontok méretének meghatározására is.

Műszaki adatok (az elvárások szerint módosítható):

méretei: 15 x 70 x 4 mm

13 vezetékpár csoport (1D-től 13D-ig) PMMA-ba ágyazva
